       2020下半年，各大硬件廠商接踵而至產品發布會，讓長期關注計算機硬件的朋友大呼過癮。大廠間不遺余力的技術博弈，直接受益者自然還是計算機硬件消費者和龐大的嵌入式計算機產業。類比RTX3070顯卡性能超越RTX2080性能50%以上，這種“大水沖了龍王廟”式的產品迭代，在2020下半年的計算機硬件市場，是相當基本的操作。

       于是我們看到，全球最大的芯片廠商“英特爾“在上半年5月剛剛發布了第10代桌面級處理器之后，很快就在官網上給出了最新的第11代移動端處理器的規格參數。而就在剛剛過去的10月，已經可以看到英特爾®偷偷更新了LOGO，帶著性能認證苛刻的EVO認證第11代筆記本在各大平臺打起廣告了。這樣的情況，近10年幾乎沒有在獨孤求敗的英特爾身上發生過……

       那么如此快速迭代的英特爾第十一代移動端處理器性能究竟如何？相比于第10代移動端處理器提升有多大？（桌面級和移動端產品定位不同，不能比較）EVO認證是什么東西？作為英特爾嵌入式方案供應商和多年認證合作伙伴，杰和科技將全面解讀英特爾®第十一代Tiger Lake平臺計算機硬件產品。

第11代移動端核心究竟有多能打

       先上結論：采用10nm SuperFin制程工藝的第11代Tiger Lake平臺處理器，同級別下較第10代產品單核性能提升20%以上，全核保持在10%左右的優勢，i7睿頻達到英特爾歷史新高4.8GHz。全新的Iris銳炬X^e核顯直接對標MX350獨顯，對比第10代核心顯卡提升達到夸張的50%。其性能提升非常顯著。

       從制程開始談起。如果對制程工藝不太熟悉的朋友看到14nm、7nm這些數字，可能直接會跟性能聯系在一起，其實不然。英特爾從第六代Kaby Lake平臺到第十代Comet Lake平臺，都在使用14nm制程工藝，其性能之間的差距已經不需要做過多論述。由此可見，在相同制程下，反復打磨晶體節點技術也能夠帶來可觀的性能提升。當然，制程工藝的提升，能夠在CPU尺寸限制和功耗限制下帶來最直觀的性能提升。

       對于第11代嵌入式酷睿核心的打造，英特爾優化了上一代Ice Lake 10nm制程，相比于早期14nm，同尺寸下晶體管密度提升達2.7倍，并且在制程規格上明確地加上了SuperFin晶體管技術名稱，這樣的表述意欲何為？根據可查的技術資料，10nm SuperFin晶體管每平方毫米擁有1.0076億個晶體管！只提數量可能不太直觀，臺積電初代7nm制程處理器每平方毫米擁有0.912億個晶體管。10nm SuperFin技術從細節表述展現出英特爾對于工藝技術的嚴謹，盡管各大CPU廠商之間存在最根本的競爭關系，但相互之間也建立了密切的交流與合作，對于技術上的宣傳，業內更有著一些心照不宣的共識。英特爾沒有大張旗鼓的宣傳“我的10nm技術比市面上很多7nm還要強”，而是明確提出SuperFin技術的概述，并公開該技術帶來的參數提升，其中的策略還是值得玩味的。

       說回第11代CPU。制程工藝水準的突破，為核心帶來了直觀的提升，我們看到第11代嵌入式核心將單核最大睿頻提升到了前代桌面級CPU的水平：i3-1125G4達到3.7GHz；i5-1135G7達到4.2GHz；i7-1165G7達到驚人的4.7GHz。什么概念呢？上一代Ice Lake產品i7-1065G7的單核最大睿頻是3.9GHz，全核最大睿頻也略低于i5-1135G7，且以上幾款CPU均為4核8線程。又是一次“大水沖了龍王廟”式的產品迭代。

重啟Iris集成顯卡之后的新高度

       英特爾曾在第四代Haswell產品發布時，同時發布了一項高性能集成顯卡技術，作為英特爾集成顯卡的第四次迭代產品，命名Iris銳炬技術。受限于當時22nm制程，以及當時市場對集成顯卡的定位并不友好，在后續的產品升級中，這項集成顯卡技術遭到冷遇。

       然而在第10代嵌入式核心發布時，大家驚訝的發現英特爾又帶著它的Iris銳炬回來了。雖然在Ice Lake的Iris Plus集成顯卡測試上表現并不出眾，不過近年來人工智能算法的需求增多，輕薄高性能硬件產品市場廣闊，英特爾也開始對核心顯卡技術研發投入精力，對消費者是一件利好。

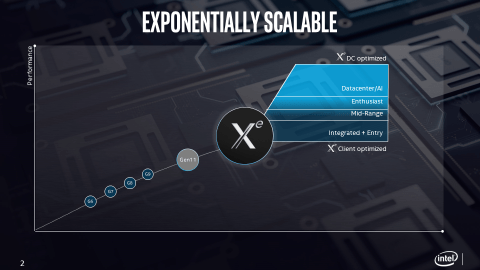

       英特爾在第11代對Iris Plus集成顯卡進行了新一輪的技術更新，在跑分上i7-1165G7的96EU集成顯卡超越了MXM接口，1.6GHz便攜獨立顯卡MX350，幅度接近10%；距PCIe X16通道的獨立顯卡GTX 1050差距也縮小到20%；支持8K分辨率60幀視頻解碼，4266MHz內存下浮點算力達到2.46TFLOPS，十分搶眼。命名為Iris X^e集成顯卡。

       另外，英特爾在重啟Iris銳炬技術之后，更新了嵌入式CPU產品的命名規則，在產品SKU和TDP標數（5表示低電壓12W-28W，0表示超低電壓7W-15W）之后，用G4/G7標明Iris集成顯卡EU，方便快速區分核心顯卡性能。

英特爾EVO認證

       關于EVO認證，長期在網絡沖浪并對計算機硬件有一定關注的朋友，可能對EVO系筆記本的廣告有一些印象。“EVO”認證是英特爾伴隨第11代移動端CPU發布，同時發布的筆記本性能認證標準，可以說，能夠獲得EVO認證標識的筆記本都通過了嚴苛的應用性能標準審核，需要具備：1秒內休眠狀態喚醒；Thunderbolt雷電4通用接口配置；WiFi 6無線局域網聯結技術；9小時以上長時間續航等功能。最重要的，是所有EVO認證筆記本都必須搭載英特爾第11代嵌入式核心，和Iris銳炬X^e集成顯卡。當然，對于9小時不充電續航，在杰和科技擅長的嵌入式硬件身上是不存在的。換句話說，所有直供電嵌入式計算機都無法獲得EVO認證。
